Bogenstück "Cable Bend" Größe II
Das 15°-Bogenstück "Cable Bend”, passend für den Kabelkanal “Cable Duct”, ermöglicht das Auslenken der Kabelkanalstrecke in 15 Grad-Schritten und kann unabhängig von der Verlegerichtung verwendet werden. Dies wird durch die Verbindung mittels Zwischensteckern erreicht, welche eine beidseitige Verwendung zulassen.
Technische Daten Cable Bend 15°, Größe II
- Länge: 241 mm
- Breite (innen/außen): 250 mm/351 mm
- Höhe (innen/außen): 155 mm/215 mm
- Gewicht: 1,94 kg/m
- Material: PP Copolymer (UV-stabil)
- Brandschutzklasse: K1 nach DIN 53438 Teil 2
- Formstabilität: -30°C bis +80°C
- Belastungsklasse: Klasse A15 nach DIN EN 124-1/DIN EN 1433
- Elektrische Eigenschaften:
spezifischer Oberflächenwiderstand ca. 1015 Ω x cm,
Durchgangsfestigkeit Ed ca. 0,6 / 0,8 bei 100 kV / mm nach DIN VDE 303-ICE 243 - Anwendung: ermöglicht flexibel Richtungsänderungen im Kabelkanalverlauf für Links- und Rechtskurven 15°, 30°, 45°, 60°, 75° oder 90°

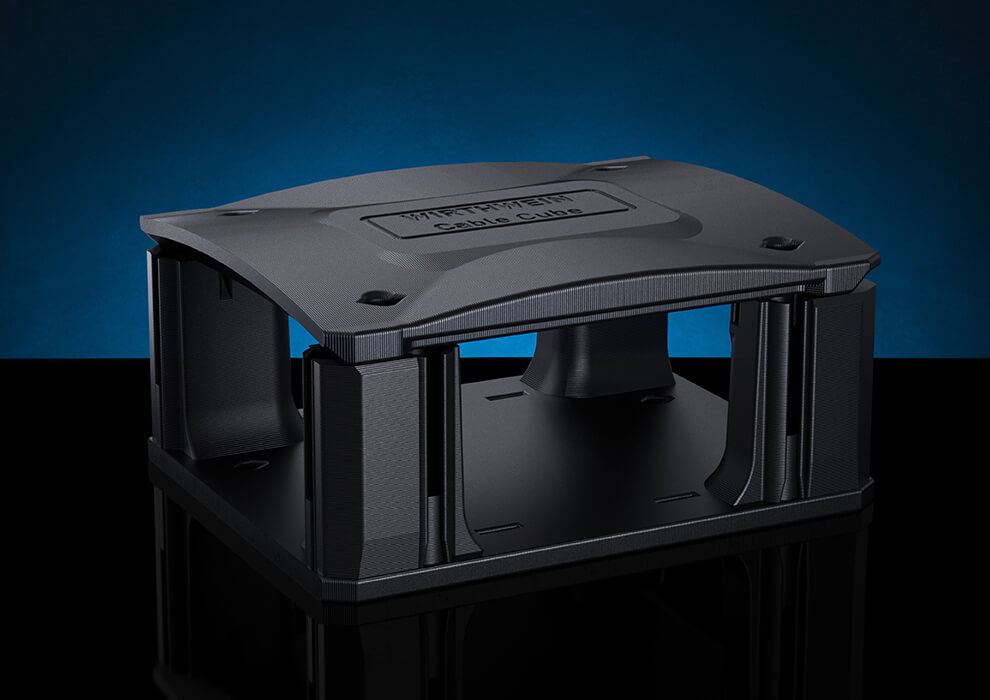

Cable Cube, Größe II
Der Cable Cube, passend zum Kabelkanal “Cable Duct” Größe II, ermöglicht flexible Kabelführungen mit ein- oder beidseitigem Abgang. Der Wirthwein Cable Cube eignet sich perfekt, wenn bauseits ein Mehrfachabgang oder eine Verzweigung der Trogstrecke benötigt wird. Das Design erinnert an ein Kreuz und ist multifunktional nutzbar: Durch die Verbindung zweier Cubes lässt sich ein Übergang in einen parallel geführten Strang realisieren. Auch 90°-Winkel können problemlos umgesetzt werden.

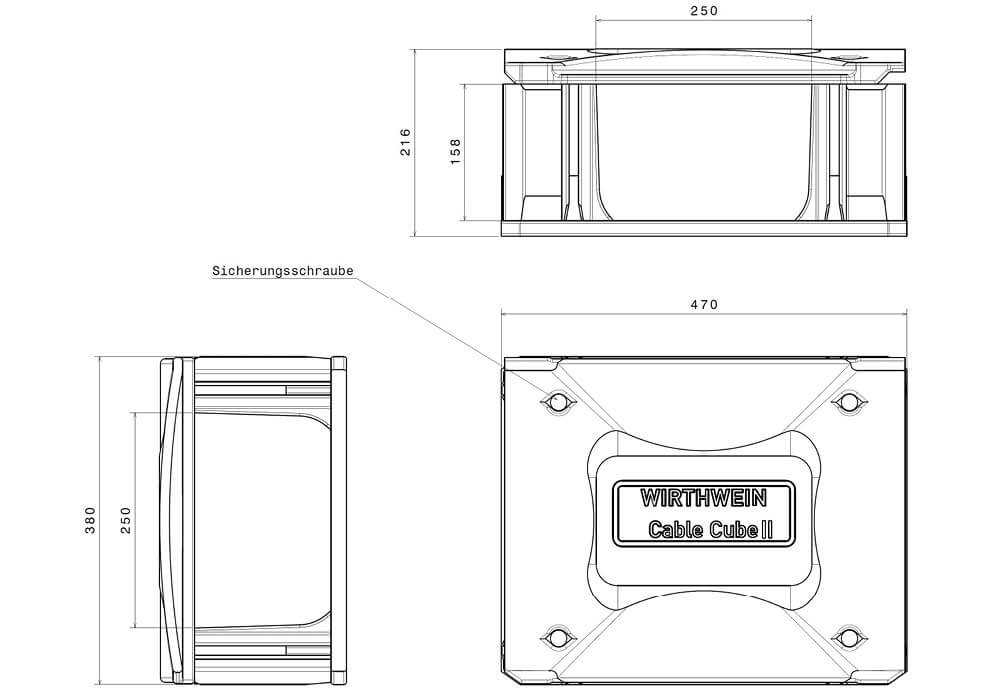

Technische Daten Cable Cube II
- Länge: 470 mm
- Breite (innen/außen): 250 mm/380 mm
- Höhe (innen/außen): 158 mm/216 mm
- Gewicht: 6,5 kg/m
- Material: PP (flammgeschützt, 3D-Druck optimiert)
- Brandschutzklasse: K1 nach DIN 53438 Teil 2
- Formstabilität: -30°C bis +80°C
- Belastungsklasse: Klasse A15 nach DIN EN 124-1/DIN EN 1433
- Anwendung: ermöglicht flexibel Abgänge weiterer Kabelführungen ein- oder beidseitig
- Übergang in einen parallelgeführten Strang durch Verbinden von zwei Cubes, 90° Winkel realisierbar
