Bogenstück und Mehrfachabgang
für variable Richtungsverläufe und passgenaue Abzweigungen im Bahnbereich

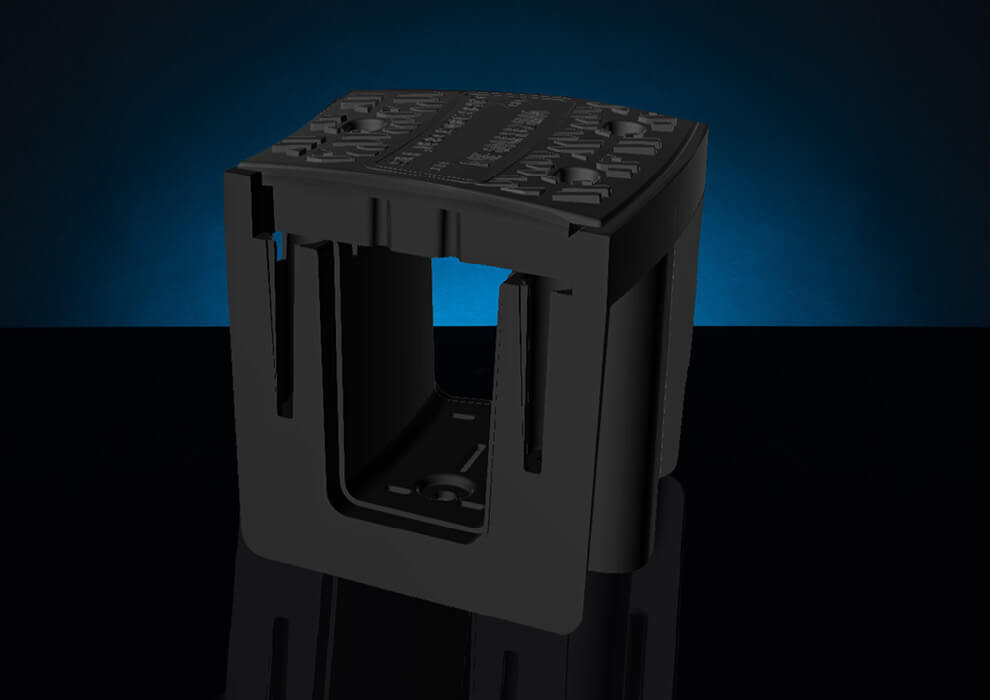

Bogenstück "Cable Bend"
Das 15°-Bogenstück "Cable Bend”, passend für den Kabelkanal “Cable Duct Gen³”, ermöglicht das Auslenken der Kabelkanalstrecke in 15 Grad-Schritten und kann unabhängig von der Verlegerichtung verwendet werden. Dies wird durch die Verbindung mittels Zwischensteckern erreicht, welche eine beidseitige Verwendung zulassen.
Technische Daten Cable Bend 15° - Größe I
- Länge: 226 mm
- Breite (innen/außen): 100 mm/233 mm
- Höhe (innen/außen): 155 mm/248 mm
- Gewicht: 2,05 kg/m
- Material: PP Copolymer (GF-verstärkt, UV-stabil, flammgeschützt)
- Brandschutzklasse: DIN EN 13501-1: K1 nach DIN 53438 Teil 2; DIN EN ISO 11925-2; DIN EN 13501-1
- Feuerbeständigkeit: DIN EN 60695-2-11 / Prüftemperatur: 550 °C
- Temperaturbeständigkeit: DIN EN ISO 75-2 (Verf. B): -20 °C bis +150 °C
- Tragfähigkeit: Klasse A15 (9 kN) nach DIN EN 124–1/ DIN EN 1433
- Elektrische Eigenschaften: DIN EN 60243-1 / VDE 0303-21/ Durchschlagsspannung: > 40 kV

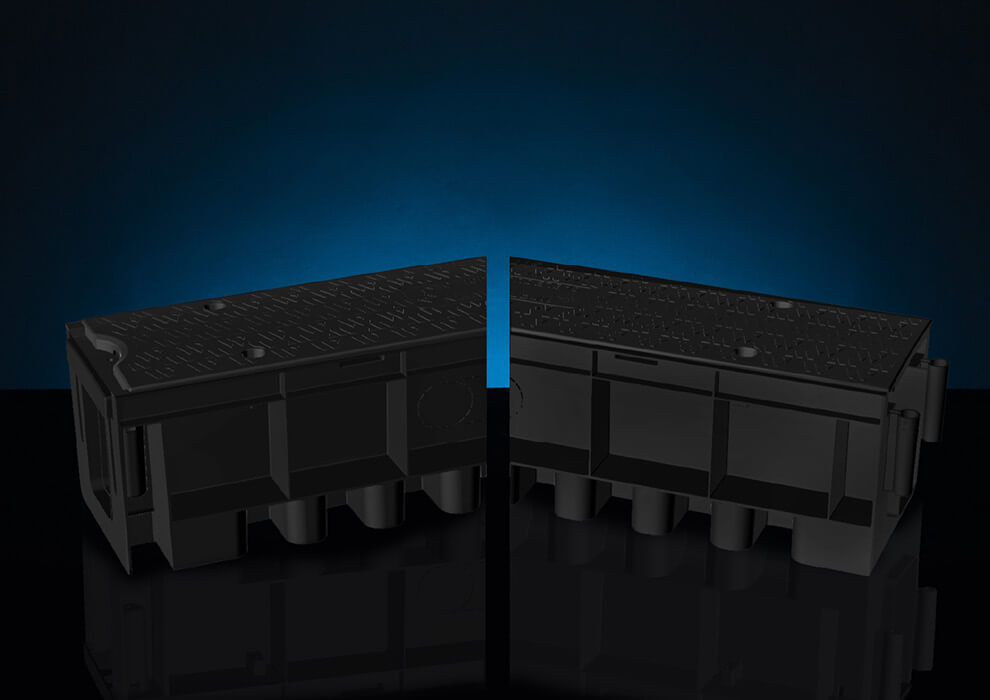

- Anwendung: ermöglicht durch im Set enthaltene Verbindungsstecker flexible Richtungsänderungen im Kabelkanalverlauf für Links- und Rechtskurven 15°, 30°, 45°, 60°, 75° oder 90°
Technische Daten Cable Bend 15°- Größe II
- Länge: 245 mm
- Breite (innen/außen): 250 mm/383 mm
- Höhe (innen/außen): 155 mm/248 mm
- Gewicht: 2,66 kg/m
- Material: PP Copolymer (GF-verstärkt, UV-stabil, flammgeschützt)
- Brandschutzklasse: DIN EN 13501-1: K1 nach DIN 53438 Teil 2; DIN EN ISO 11925-2; DIN EN 13501-1
- Feuerbeständigkeit: DIN EN 60695-2-11 / Prüftemperatur: 550 °C
- Temperaturbeständigkeit: DIN EN ISO 75-2 (Verf. B): -20 °C bis +150 °C
- Tragfähigkeit: Klasse A15 (15 kN) nach DIN EN 124–1/ DIN EN 1433
- Elektrische Eigenschaften: DIN EN 60243-1 / VDE 0303-21/ Durchschlagsspannung: > 40 kV
- Anwendung: ermöglicht durch im Set enthaltene Verbindungsstecker flexible Richtungsänderungen im Kabelkanalverlauf für Links- und Rechtskurven 15°, 30°, 45°, 60°, 75° oder 90°
